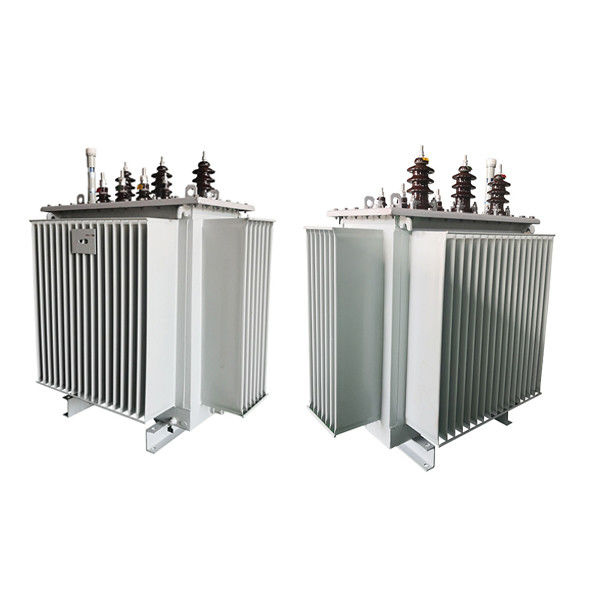

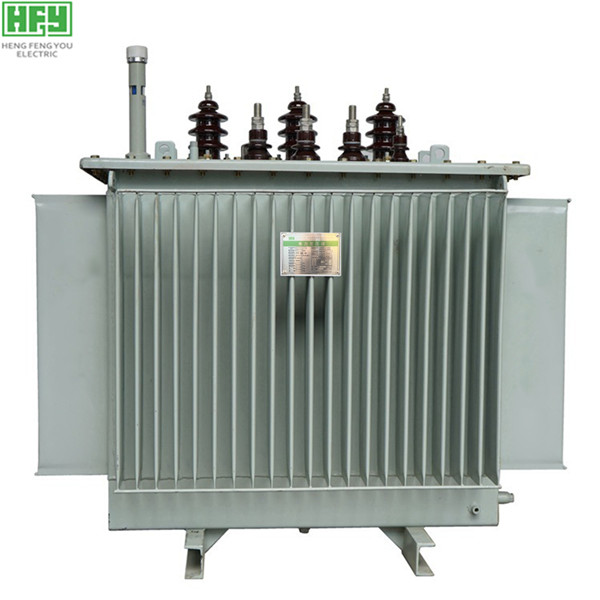

Ηλεκτρικός βυθισμένος πετρέλαιο μετασχηματιστής δύναμης μετασχηματιστών διανομής με τη χαμηλή απώλεια σπειρών Amophous

Περιγραφή προϊόντων

Ηλεκτρικός βυθισμένος πετρέλαιο μετασχηματιστής δύναμης μετασχηματιστών διανομής με τη χαμηλή απώλεια σπειρών Amophous

Πλεονέκτημα της τεχνολογίας

Βελτιωμένο από το προϊόν σειράς S9, το προϊόν σειράς S11 μειώνει τη no-load απώλεια από 30%, no-load ηλεκτρικό ρεύμα από 70~85%, υπολογίζει κατά μέσο όρο τη θερμοκρασία από 10K, nosie επίπεδο από 2~4db, και η διπλή ζωή υπηρεσιών προϊόντων. ακόμη και κάτω από τις υπερφορτώσεις 20%, μπορεί επίσης να λειτουργήσει για τη μεγάλη περίοδο του χρόνου.

Όρος υπηρεσιών μετασχηματιστών

Το ύψος επάνω από τη θάλασσα - το επίπεδο είναι κάτω από 1000m

Περιβαλλοντική θερμοκρασία:

Υψηλότερη θερμοκρασία 40℃, υψηλότερη θερμοκρασία 30℃ καθημερινού μέσου όρου

Υψηλότερη ετήσια μέση θερμοκρασία 20℃, χαμηλότερη υπαίθρια θερμοκρασία -25℃

Ειδικός όρος υπηρεσιών μετασχηματιστών

Το ύψος επάνω από τη θάλασσα - το επίπεδο είναι επάνω από 1000m

Περιβαλλοντική θερμοκρασία:

Θερμοκρασία -45℃ υψηλότερης θερμοκρασίας 40℃.lowest (καθορίζει λεπτομερώς κατά την τοποθέτηση μιας διαταγής)

Δομικά χαρακτηριστικά γνωρίσματα

Ο πυρήνας αποτελείται από cold-rolled το υψηλή ποιότητα προσανατολισμένο προς το σιτάρι φύλλο χάλυβα πυριτίου σε μια πλήρη κεκλιμένη πόρος-ελεύθερη δομή. Το χαμηλό μαγνητικό πιάτο χάλυβα χρησιμοποιείται για το τράβηγμα του πιάτου, το οποίο συνδέει σταθερά τον ανώτερο και στερεώνει χαμηλότερα με τον πυρήνα για να διαμορφώσει μια δομή χάλυβα. Αυτή η δομή παράγει τη λιγότερους no-load απώλεια και το χαμηλότερο θόρυβο. Το σάλιασμα του λιμένα κουράς φύλλων χάλυβα πυριτίου δεν θα είναι μεγαλύτερο από 0.02mm. Ο no-load δείκτης απόδοσης είναι ανώτερος από τα εθνικά πρότυπα της Κίνας.

Σύμφωνα με την ικανότητα του μετασχηματιστή, το τύλιγμα αποτελείται από τις σπειροειδών, συνεχών και άλλου δομές κυλίνδρων. Για το μετασχηματιστή 110kV UHV, το τύλιγμα υιοθετεί το μπλεγμένο ή εσωτερικό structureso οθόνης ώστε να βελτιωθεί αποτελεσματικά η διανομή της τάσης ώθησης. Ο αγωγός χρησιμοποιεί το μετατεθειμένο αγωγό ή το σύνθετο αγωγό για να μειώσει την πρόσθετη απώλεια του τυλίγματος. Χρήσεις της προσομοίωσης υπολογιστών για να υπολογίσει τα χαρακτηριστικά αντίκτυπου του ηλεκτρικού πεδίου και των άριστων ηλεκτρικών χαρακτηριστικών windingensures και τη δύναμη αντίκτυπου του τυλίγματος. Τα αποτελεσματικά μέτρα εγκρίνονται στη διαδικασία για να εξασφαλίσουν την ασφαλή και αξιόπιστη λειτουργία του.

Η πιέζοντας δομή των χρήσεων σωμάτων μετασχηματιστών 110kV UHV γύρω από τη μόνωση του πιέζοντας πιάτου. Η υιοθέτηση το τύλιγμα assemblyimproves της αξιοπιστίας του προϊόντος.

Η δεξαμενή πετρελαίου είναι μια επίπεδης κορυφής τύπου καμπάνας δομή με το σίδηρο ενίσχυσης διπλώνω-πιάτο-τύπων που ενώνεται στενά στον τοίχο δεξαμενών, ο οποίος βελτιώνει τη μηχανική δύναμη της δεξαμενής πετρελαίου. Προκειμένου να μειωθεί η περιπλανώμενη απώλεια του μετασχηματιστή, ο εσωτερικός τοίχος ενός μεγάλου μετασχηματιστή είναι εξοπλισμένος με τη μαγνητική ασπίδα.
Προκειμένου να αποτραπεί η μετατόπιση 110kV UHV Transformerbody κατά τη διάρκεια της μεταφοράς, μια τοποθετώντας συσκευή τίθεται ως στόχος στη δεξαμενή πετρελαίου. Σφραγισμένο conservator πετρελαίου χρησιμοποιείται για να απομονώσει το πετρέλαιο μετασχηματιστών από τον αέρα για να αποφύγει τη γήρανση υγρασίας και πετρελαίου. Το τέλος των conservatoris πετρελαίου που εξοπλίζεται με έναν ισόπεδο μετρητή πετρελαίου δείκτης-τύπων. Σύμφωνα με το βάρος του πετρελαίου μετασχηματιστών, μια ανακουφιστική βαλβίδα πίεσης εγκαθίσταται στην κορυφή της δεξαμενής πετρελαίου για να εξασφαλίσει την ασφαλή λειτουργία του προϊόντος.

Η μέθοδος ψύξης είναι κανονικά ή φύση που δροσίζεται αερόψυκτη (ONAF/ΑΥΝΆΝ). Ο μετασχηματιστής ενεργοποιεί το πλήρες φορτίο 100% όταν φορτώνουν ONAF και 80% του συνόλου όταν ΑΥΝΆΝ.

Ο διασκεδασμός θερμότητας χρησιμοποιεί το θερμαντικό σώμα φύλλων, το οποίο παράγει τη συμπαγή μορφή. Η το φύλλο στο φύλλο συγκόλληση του θερμαντικού σώματος είναι one-time διαμόρφωση, η οποία είναι αξιόπιστη. Η υιοθετημένη μεγάλη ταχύτητα χαμηλού θορύβου fangenerally φυσώ στην οριζόντια κατεύθυνση.

Η έναρξη και η στάση του ανεμιστήρα ελέγχονται από τη θερμοκρασία και το φορτίο πετρελαίου. Ένα γραφείο ελέγχου είναι συνημμένο για τον ανεμιστήρα μετασχηματιστών.

Conservator πετρελαίου είναι ofa capsuleshape, το οποίο εξόπλισε με το πετρέλαιο ανθεκτικό, τη θερμοκρασία ανθεκτικές και αεροστεγείς σφραγισμένες κάψες για να απομονώσει το πετρέλαιο από τον εξωτερικό αέρα. Έξω από την κάψα είναι πετρέλαιο, και το εσωτερικό είναι αέρας. Προκειμένου να βελτιωθεί περαιτέρω η αξιοπιστία του μετασχηματιστή, ένας υγρασία-απορροφητής πηκτωμάτων πυριτίου χρησιμοποιείται για να ανταλλάξει τον αέρα στον αεροθάλαμο της κάψας με τον εξωτερικό αέρα.

Σημείωση: Λόγω της συνεχούς βελτίωσης προϊόντων, οι διαστάσεις που παρέχονται σε αυτό το δείγμα είναι για την αναφορά μόνο. Εάν είναι απαραίτητο, η επιχείρησή μας μπορεί να σχεδιάσει και προϊόντα σύμφωνα με τις απαιτήσεις χρηστών. Παρακαλώ ελάτε σε επαφή με την επιχείρηση εγκαίρως.

·Οδηγίες διαταγής:

1. Οι ανάγκες πελατών παρέχουν τις κύριες παραμέτρους του μετασχηματιστή (τάση εισαγωγής και παραγωγής, ικανότητα, απώλεια, κ.λπ.)

2. Άλλες απαιτήσεις πελατών
