Περιγραφή προϊόντων

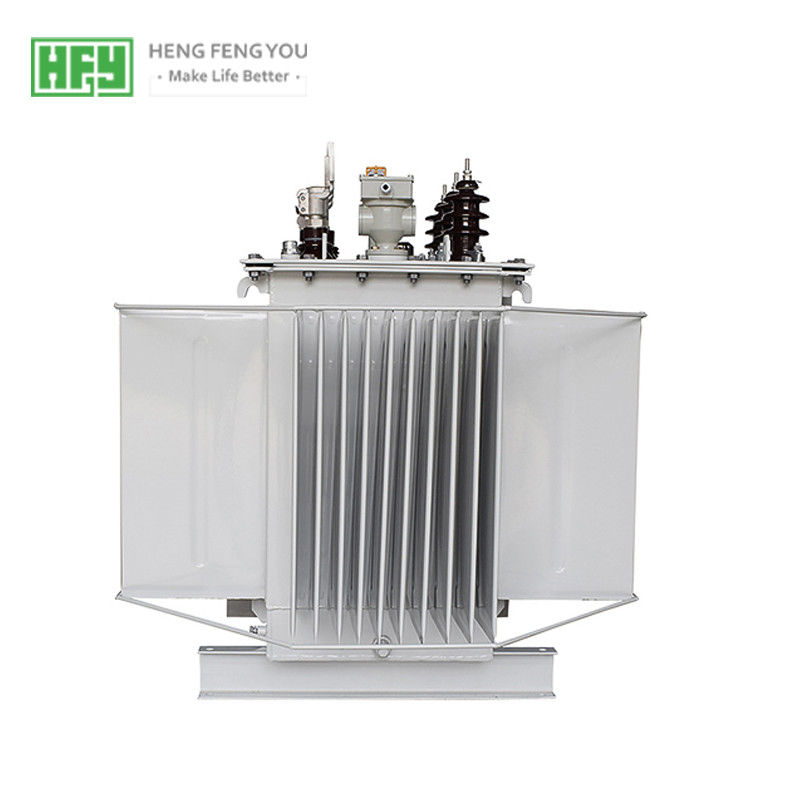

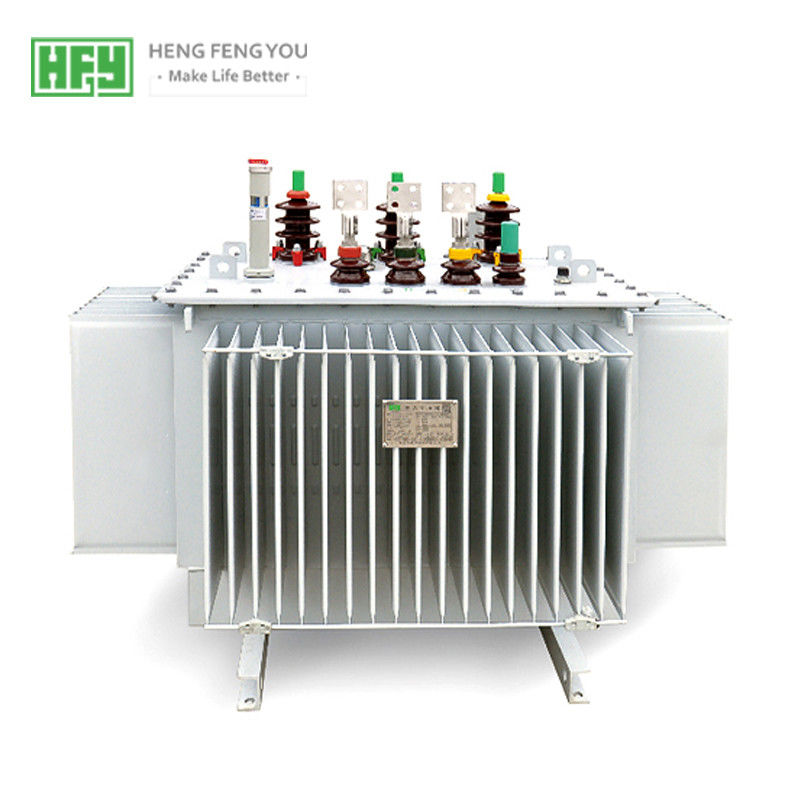

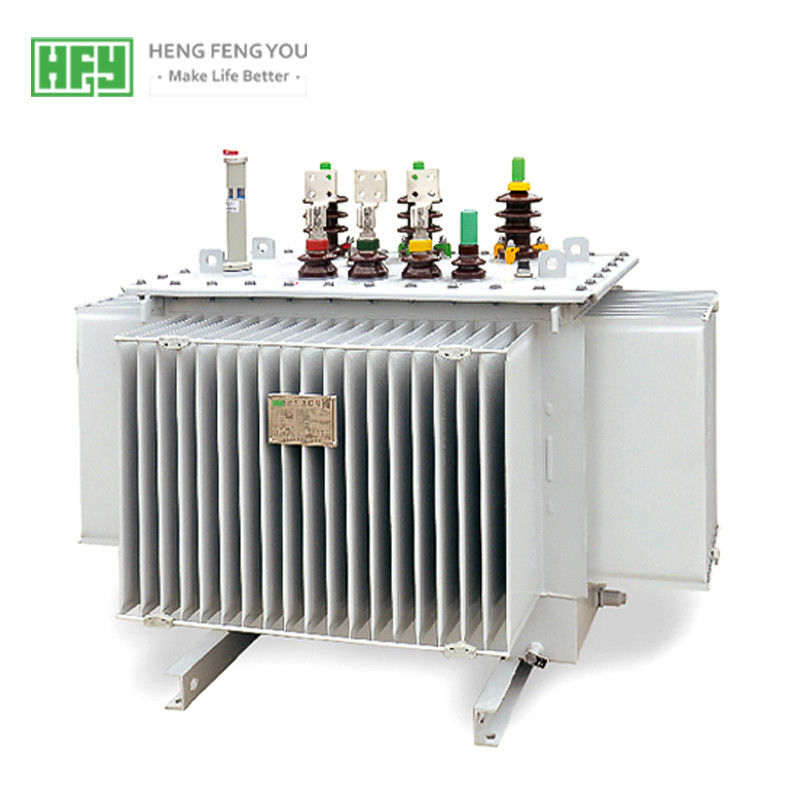

Ο Oil-immersed μετασχηματιστής S11,30-2500KVA, σειρά 10KV, 3 phae/σύνολο σφράγισε/διπλό τύλιγμα
Χαρακτηριστικά γνωρίσματα προϊόντων:
Η επιχείρησή μας μπορεί να παραγάγει ποικίλους oil-immersed μετασχηματιστές με μια εκτίμηση τάσης 35kV ή λιγότεροι και μια ικανότητα 12500kVA ή λιγότεροι. Η ποικιλία περιλαμβάνει S9, τη σειρά S11 και S13, σειρά S15 των προϊόντων εξοικονόμησης ενέργειας. Το προϊόν χρησιμοποιείται ευρέως στις βιομηχανικές και επιχειρήσεις μεταλλείας, τη γεωργία, την αστική κατασκευή και άλλες περιοχές διανομής καθώς επίσης και το πετρέλαιο, χημική βιομηχανία, περισσότερο πετρέλαιο, περισσότερες χημικές ουσίες σε ισχύ.
1. Καλή οικονομική επίδοση
Η no-load απώλεια για τα προϊόντα σειράς S11 μείωσε 10,3% averagely, το no-load ρεύμα μείωσε 22,4% βασισμένα στη σειρά S9.
2. Μακριά ζωή υπηρεσιών
Η δεξαμενή μετασχηματιστών υιοθετεί την ερμητική δομή, η δεξαμενή και η κάλυψη δεξαμενών μπορούν να συνδεθούν με τα μπουλόνια ή ενωμένος στενά σταθερά, το πετρέλαιο μετασχηματιστών δεν θα έρθει σε επαφή με με τον αέρα, έτσι ώστε επεκτείνετε τη ζωή υπηρεσιών αποτελεσματικά.
3. Υψηλή αξιοπιστία λειτουργίας
Βελτιώστε τα σχετικά σφραγίζοντας μέρη για τη δεξαμενή, αυξήστε την αξιοπιστία και προωθήστε το τεχνικό επίπεδο για να εξασφαλίσετε την αξιοπιστία της σφραγίδας.
4. Μικρή περιοχή εγκατάστασης
S11-μ η δεξαμενή μετασχηματιστών σειράς χρησιμοποιεί το ζαρωμένο θερμαντικό σώμα πιάτων. Όταν η θερμοκρασία πετρελαίου αλλάζει, το ζαρωμένο πιάτο θα προχωρήσει θερμική επέκταση, η οποία μπορεί να αντικαταστήσει το ρόλο conservator πετρελαίου. η ζαρωμένη δεξαμενή πιάτων έχει την όμορφη εμφάνιση, λιγότερο κατειλημμένη περιοχή.
Τεχνικές παράμετροι του oil-immersed transforme S13 10kV
Εκτιμημένη ικανότητα
(kVA) |
Τύπος |
Διανυσματική ομάδα |
No-Load
απώλεια (KW) |
Απώλεια φορτίων (KW) |
Σύνθετη αντίσταση βραχυκυκλώματος
(%) |
| 30 |
S13-30/10 |
Υ, yn0 |
0,08 |
0.63/0.6 |
4 |
| 50 |
S13-50/10 |
0,1 |
0.91/0.87 |
| 80 |
S13-80/10 |
0,13 |
1.31/1.25 |
| 100 |
S13-100/10 |
0,15 |
1.58/1.5 |
| 125 |
S13-125/10 |
0,17 |
1.89/1.8 |
| 160 |
S13-160/10 |
0,2 |
2.31/2.2 |
| 200 |
S13-200/10 |
0,24 |
2.73/2.6 |
| 250 |
S13-250/10 |
0,29 |
3.2/3.05 |
| 315 |
S13-315/10 |
0,34 |
3.83/3.65 |
| 400 |
S13-400/10 |
0,41 |
4.52/4.3 |
| 500 |
S13-500/10 |
0,48 |
5.41/5.1 |
| 630 |
S13-630/10 |
0,57 |
6.2 |
4.5 |
| 800 |
S13-800/10 |
0,7 |
7.5 |
| 1000 |
S13-1000/10 |
0,83 |
10.3 |
| 1250 |
S13-1250/10 |
0,97 |
12 |
| 1600 |
S13-1600/10 |
1.17 |
14.5 |
Υλικό
Οι Oxygen-free γραμμές χαλκού χαμηλότερης ειδικής αντίστασης, που θα γίνουν ομαλότερη και σάλιασμα-ελεύθερη μετά από τη σειρά πρόσθετης επεξεργασίας επιφάνειας, έτσι της απώλειας φορτίων μετασχηματιστή μας είναι χαμηλότερες και η ηλεκτρική απόδοση είναι καλύτερη.
Ο υψηλής ποιότητας πυρίτιο-χάλυβας καλύπτει που είναι χαμηλότερης απώλειας μονάδων, και no-load των μετασχηματιστών είναι χαμηλότερος.
Υψηλής ποιότητας ξύλινα κομμάτια μόνωσης τοποθέτησης σε στρώματα, τα οποία δεν θα χωρίσουν ή δεν θα κινήσουν ακόμα και υπό την επήρεια το βραχυκύκλωμα.
Λεπτομερώς διυλισμένο πετρέλαιο μετασχηματιστών που περιέχει το λιγότερες νερό, το αέριο και τις ακαθαρσίες, το οποίο θέτουν σε λειτουργία τους μετασχηματιστές μας καλύτερο.
Το υψηλής ποιότητας λαστιχένιο σφραγίζοντας υλικό, που μπορεί να αποτρέψει τους μετασχηματιστές διαμορφώνει τη γήρανση ή τη διαρροή.
·Όροι υπηρεσιών
1. Η μέγιστη περιβαλλοντική θερμοκρασία αέρα δεν θα υπερβεί 40 ℃, και το ελάχιστο κατωτέρω - 25 ℃
2. Το ύψος δεν θα υπερβεί 1000m. Εάν οι ειδικοί προσαρμοσμένοι μετασχηματιστές και τα χαμηλής τάσης συστατικά χρησιμοποιούνται, το ύψος μπορεί να φθάσει σε 4000m
3. Η κάθετη κλίση δεν είναι όχι περισσότερος από 5 °, και κανένας βίαιοι δόνηση και αντίκτυπος
4. Η υγρασία αέρα είναι όχι περισσότερο από 90% (+ 25 ℃)
5. Καμία αέριο και αγώγιμη σκόνη που έχουν σοβαρές επιπτώσεις στη μόνωση του μετασχηματιστή, κανενός κινδύνου έκρηξης και διάβρωσης των ηλεκτρικών συστατικών
6. Η υπαίθρια ταχύτητα ανέμου δεν θα υπερβεί 35m/s.
7. Εάν οι όροι υπηρεσιών πέρα από το ανωτέρω, ειδικά προσαρμοσμένο προϊόν είναι διαθέσιμοι.
Εργαστήριο
Να στηρίξει την εφαρμογή Transofrmer:
Χρησιμοποιείται ο στηρίζοντας μετασχηματιστής για να παρέχει μια πορεία σε ένα αγείωτο σύστημα ή όταν το σύστημα ουδέτερο δεν είναι διαθέσιμο για κάποιους λόγους, παραδείγματος χάριν, όταν ένα σύστημα είναι του δέλτα που συνδέεται. Παρέχει μια χαμηλή πορεία σύνθετης αντίστασης στον ουδέτερο και περιορίζει επίσης παροδικό overvoltage όταν εμφανίζονται τα επίγεια ελαττώματα στο σύστημα. Να στηρίξει του συστήματος μπορεί να γίνει με τον ακόλουθο τρόπο
Του δέλτα-αστέρι που στηρίζει το μετασχηματιστή
Σε μια περίπτωση του δέλτα-αστεριού που στηρίζει το μετασχηματιστή, η του δέλτα πλευρά είναι κλειστή για να παρέχει μια πορεία για το ρεύμα μηδέν-ακολουθίας. Το τύλιγμα αστεριών πρέπει να είναι της ίδιας εκτίμησης τάσης με το κύκλωμα που πρόκειται να στηριχτεί, ενώ η του δέλτα εκτίμηση τάσης μπορεί να επιλεχτεί για να είναι οποιοδήποτε τυποποιημένο επίπεδο τάσης.
